Наконечник угловой кнопочный STRONG ACL (B) – 01C предназначен для закрепления режущих инструментов, используемых в терапевтической и ортопедической стоматологии с диаметром хвостовика 2,35 мм и передачи им вращения от электрических и пневматических микромоторов.
Область применения
- Терапевтическая и ортопедическая стоматология
- Угловой наконечник STRONG ACL (B) – 01C применяется для оказания стоматологической помощи в стационарных условиях стоматологических кабинетов, клиник, больниц и других лечебных учреждений. Наконечниками могут быть оснащены стационарные, передвижные или переносные портативные бормашины.
Характеристики наконечника
Наконечники не содержат встроенной системы подвода охлаждающих сред (воды и воздуха) и, поэтому, при проведении терапевтических операций скорость его вращения не должна превышать 35000 об/мин.
При проведении же технических операций (доработка протеза и т.п.) скорость вращения данного углового наконечника не должна превышать 40000 об/мин.
Крепление инструмента производится следующим образом: после нажатия на кнопку хвостовик инструмента вставляется в отверстие валика и досылается до упора, после чего кнопка отпускается.
Передача движения инструменту от микромотора производится за счет стандартного сочленения вала микромотора и наконечника, далее, за счет применения корончатых и специальных шестеренок, обеспечивается изменение прямолинейности и поворот движения инструмента на угол, предусмотренный конструкцией наконечника.

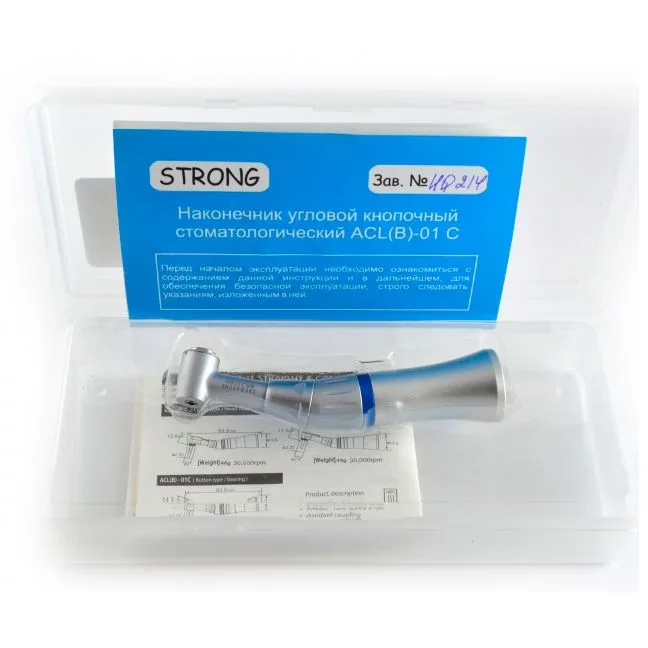

Наконечник STRONG ACL(B)-01C состоит из головки, ручки и кнопочного зажимного устройства. Кнопка служит для управления зажимным устройством при закреплении и извлечении инструмента.
Крепление инструмента производится следующим образом: после нажатия на кнопку хвостовик инструмента вставляется в отверстие валика и досылается до упора, после чего кнопка отпускается.
Передача движения инструменту от микромотора производится за счет стандартного сочленения вала микромотора и наконечника, далее, за счет применения корончатых и специальных шестеренок, обеспечивается изменение прямолинейности и поворот движения инструмента на угол, предусмотренный конструкцией наконечника.

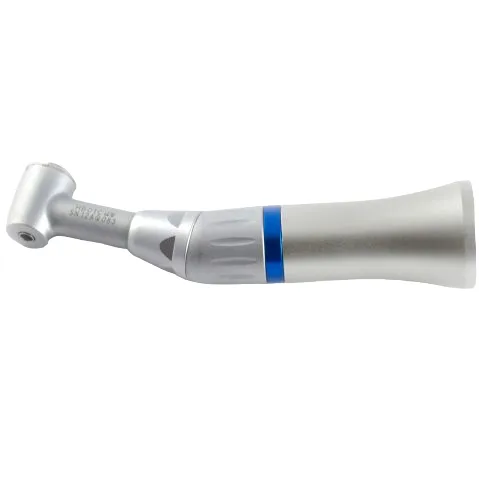

Кольцо синего цвета свидетельствует о том, что данный наконечник имеет передаточное отношение 1:1.
Инструкция по применению
1. Подготовка наконечника к работе и порядок работы
Перед началом работы необходимо:
- Закрепить в наконечнике бор
- Закапать масло со стороны хвостовика
- Произвести стерилизацию наконечника в автоклаве
- Подсоединить наконечник к микромотору.
Убедиться в том, что бор надежно закреплен. Включить микромотор и проверить работу наконечника.
Извлечение инструмента из наконечника необходимо производить только при выключенном микромоторе, нажав на кнопку управления зажимным устройством.
ВНИМАНИЕ!
Стерилизацию рекомендуется проводить после каждого приема пациента.
2. Техническое обслуживание
- Частота вращения до 40 000 об/мин
- Передаточное отношение 1:1
- Уровень шума, дБА-64
- Диаметр бора: 2,35мм
2.1. Для предупреждения преждевременного выхода наконечника из строя необходимо при эксплуатации следить за чистотой наконечника и регулярно, 2 – 3 раза в смену, смазывать его любым специальным маслом для смазки микромоторных наконечников, путем закапывания 2 ? 3 капель или распыления смазки в аэрозольной упаковке в течение приблизительно 1 секунды в зазор между стаканом и валиком поводка. После смазки необходимо дать поработать наконечнику на холостом ходу с максимальной частотой вращения в течение 1 минуты в вертикальном положении головкой вниз, чтобы масло поступило ко всем трущимся частям наконечника. Выступившие излишки масла следует удалить салфеткой.
2.2 Рекомендуется не реже 1 раза в месяц или при значительном нагреве головки наконечника производить промывку головки в бензине. Промывку производить следующим образом: закрепить в наконечнике инструмент, погрузить головку наконечника в бензин и вращать инструмент рукой в разные стороны. Извлечь наконечник из бензина.
2.3 После каждого приема пациента необходимо провести дезинфекцию и стерилизацию наконечника. Для этого отсоединить наконечник от микромотора, вынуть бор и протереть наконечник салфеткой, смоченной 80 % раствором этилового спирта. Поместить наконечник в стерилизационный пакет и подвергнуть стерилизации.
3. Указание мер безопасности
3.1 Запрещается работать наконечником при частоте вращения привода более 667 с?1 (40000 об/мин).
3.2 Запрещается пользоваться наконечником при открытом зажимном устройстве.
3.3 Если во время работы наблюдается самопроизвольный выход инструмента из зажимного устройства, необходимо немедленно отключить подачу воздуха и отвести наконечник из зоны работы.
3.4 В целях безопасности и продления срока эксплуатации наконечника следует пользоваться только борами с диаметром хвостовика, соответствующим требованиям стандарта ISO 1797- 1: 1995, тип 1 (2,35 мм).
3.5 Замену бора производить только после полной остановки наконечника.
3.6 Чтобы свести к минимуму опасность получения травмы и заражения, необходимо использовать в работе защитные перчатки.
3.7 Не рекомендуется прикладывать нагрузку свыше 30 Н (3 кгс) к режущему инструменту.
