Супергипс стоматологический ДЕНЕСТ-Солид III класс, высокопрочный /10кг./Эур-Мед
Гипс стоматологический «Денест-Солид», ЭУР-МЕД Денталдепо - предназначен для отливки моделей и формовки материала в процессе изготовления дентальных реставраций в зуботехнических лабораториях. Производитель - Россия.
Гипс стоматологический является вспомогательным материалом, используемым в зуботехническом производстве. Гипс стоматологический «Денест», представляет собой натуральный природный материал (гипсовый камень), подвергшийся термической обработке и помолу (полугидрат сульфата кальция).
Является безвредным для человеческого организма по токсикологическими и санитарно-химическими показателями.
При соединении гипса с дистиллированной водой, образуется вяжущий материал, обладающий необходимыми физико-механическими и технологическими свойствами для точной и быстрой формовки. В пластичном состоянии гипс наносится шпателем для гипса на оттиск и быстро схватывается.
Гипс стоматологический упакован в двойную упаковку – полиэтиленовый пакет, помещенный в герметичный контейнер-ведро из полимерных материалов.
Гипс стоматологический «Денест-Солид» высокопрочный применяется в зуботехнических лабораториях для изготовления гипсовых моделей при съемном протезировании, технике бюгельного протезирования, а также для изготовления рабочих и антагонистических моделей. Отличается особой твердостью и низким расширением. Является гипсом 3 типа по ГОСТ 31568 - гипсы высокопрочные для моделей.

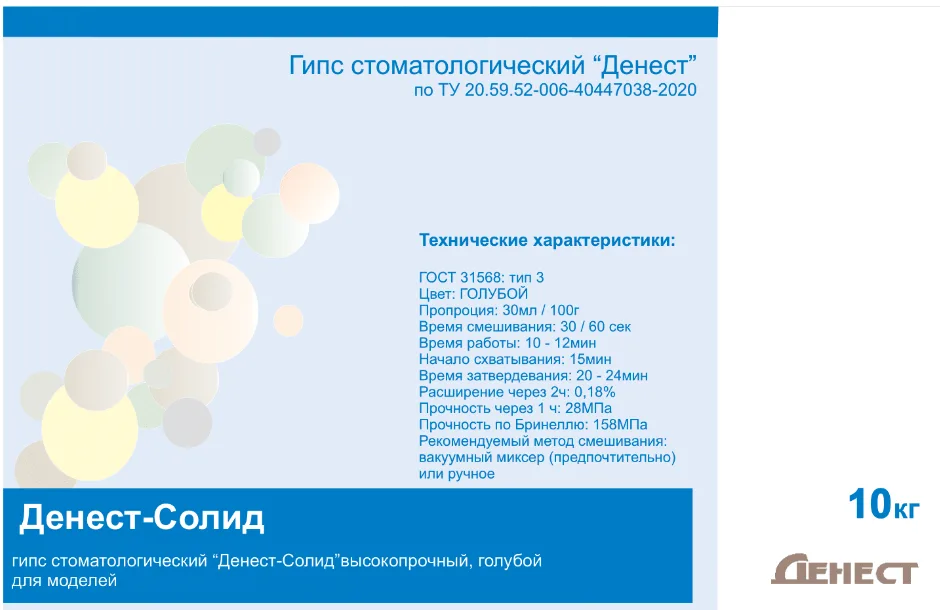

Характеристики
- линейное расширение при затвердевании через 2ч (%, не более): 0,18;
- предел прочности при сжатии через 1 ч, (МПа, не менее): 28,0;
- твердость по Бринеллю (мПа, не менее): 158.
Порядок работы
- Перед началом смешивания гипсовый порошок должен иметь температуру условий эксплуатации (от +20°С до +25°С). Оборудование для замешивания должно быть сухим и чистым.
- Внимательно прочтите информацию, содержащуюся на индивидуальной упаковке, или ознакомьтесь с инструкций по применению.
- Для получения точных и стабильных результатов, особое внимание следует обращать на соблюдение пропорции гипсового порошка и воды, а также на процесс замешивания материала. Текучесть гипсового раствора может быть увеличена путем увеличения количества воды, но при этом механическая прочность и твердость изделия уменьшатся. Не добавляйте гипсовый порошок или воду в уже приготовленный гипсовый раствор.
- Воспользуйтесь специальным контейнером или резиновой чашкой для гипса, налейте необходимое количество дистиллированной воды.
- Взвесьте на весах необходимую массу гипса: соотношение 30/100 для гипса Солид. (Информация о пропорциях для смешивания размещена также на этикетке, нанесенной на индивидуальную упаковку каждого варианта исполнения). Медленно засыпьте гипсовый порошок в контейнер с водой, равномерно распределяя его по всей поверхности воды.
- Подождите 30 секунд до начала смешивания, чтобы частицы гипса самостоятельно затворились водой, постепенное насыщение гипса водой предупреждает образование комков.
- Круговыми движениями энергично производите размешивание в течение 60 секунд шпателем для гипса. При использовании вакуумного миксера время смешивания можно сократить до 30 секунд вне зависимости от применения вакуума, до получения однородной массы консистенции сметаны.
- Готовую гипсовую смесь незамедлительно залейте в форму. Заливка смеси должна быть закончена в пределах рабочего времени (10-12 минут).
- Для передачи мельчайших деталей модели необходима процедура удаления из смеси воздушных пузырьков. Для этого залитую гипсовым раствором форму поместите на вибростол. Форма не должна подвергаться вибрации после окончания рабочего времени.
- Извлеките гипсовую модель из оттиска после высыхания модели.
Для смешивания гипса стоматологического автоматизированным методом можно использовать вакуумные смесители (миксеры), для ручного смешивания используют резиновую чашу.
Состав: полугидрат сульфата кальция (CaSO4 x ½H2O) - полуводный гипс различной длительности термической обработки (Saint-Gobain Group Company, Германия), пигмент «blue 29 Ultramarin blue 463» ("Tongchem", Китай).
Рекомендуемые условия эксплуатации:
- эксплуатация: в зуботехнических лабораториях;
- диапазон температур от + 20 до + 25º С;
- относительная влажность воздуха не более 80%.
Хранение
Условия транспортирования и хранения материала абразивного в части воздействия климатических факторов – 2С по ГОСТ 15150, Хранить в плотно закрытом контейнере-ведре при температуре от -50 до +40 ˚С, относительной влажности воздуха не более 80%.
Внимание!
Гипс подвержен порче при атмосферном воздействии, особенно при высокой влажности. Поглощение влаги приводит к изменению технических характеристик, включая снижение механической прочности и увеличению времени схватывания. Если гипс хранится при температуре, отличной от условий эксплуатации, то перед использованием выдержите упаковку в условиях эксплуатации (от +20°С до +25°С) не менее суток. Использование запасов материала должно быть организовано таким образом, чтобы гипс из более старой партии использовался первым.
Гарантийный срок хранения – 24 месяца со дня изготовления (указан на крышке индивидуального контейнера-ведра).
Изделия по окончании эксплуатации относятся к отходам класса А (биологически неопасные медицинские отходы) и утилизируются в соответствии с СанПиН 2.1.7.2790 в качестве твердых бытовых отходов, могут быть захоронены на обычных полигонах по захоронению твердых бытовых отходов.
Форма поставки: круглое ведро 10 (±0,09) кг.
