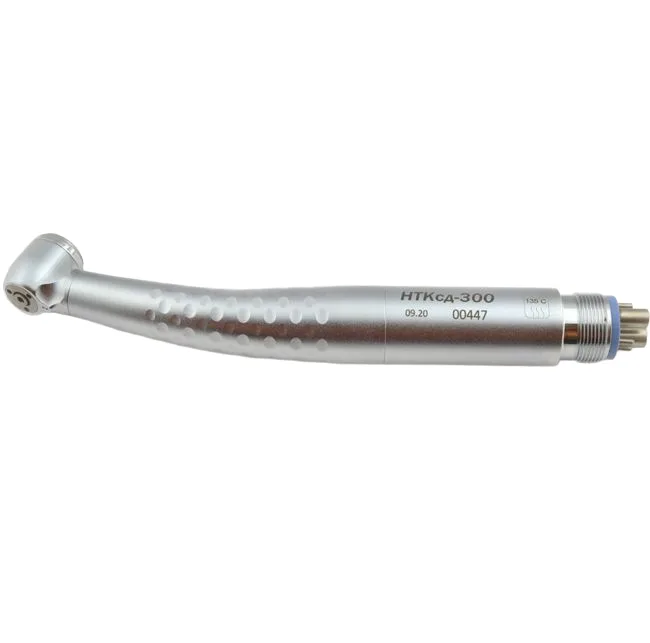

Наконечник турбинный кнопочный светодиодный НТКсд-300 шарикоподшипники (Серпухов) ВХ-Тайфун

• Область применения
• Комплектация
• Характеристики НТКСД
• Инструкция

Наконечник турбинный кнопочный светодиодный НТКсд – 300 с нормируемым в динамике радиальным биением и входящими в конструкцию специальными шарикоподшипниками , предназначен для закрепления режущих инструментов с диаметром хвостовика 1,6 мм и передачи им вращения от бормашины и освещения операционного поля.  В наконечнике НТКсд – 300 применена новая передовая LED-технология подсветки. Сверхяркий светодиод излучает нейтральный белый свет, аналогичный по интенсивности уровню дневного освещения. Нейтральный белый свет не искажает естественный цвет зуба, освещая рабочее операционное поле более эффективно, чем все предыдущие источники света. Светодиод имеет потребляемую мощность в 15 раз меньшую, чем применяемая в настоящее время большинством производителей стоматологических наконечников галогенная лампа, срок службы светодиода в 10 раз больше.

Наконечник предназначен для оказания стоматологической помощи в стационарных условиях стоматологических кабинетов, клиник, больниц и других лечебных учреждений. Корпус наконечника, выполненный из латуни, имеет лаконичный дизайн и легко поддается очистке. Покрытие наружных поверхностей -«никель- хром» устойчиво к процедурам очистки, дезинфекции и стерилизации при высокой температуре [t=(134±1)ºС]. Знак стерилизации на корпусе. Турбинка сбалансирована очень точным изготовлением, имеет восемь лопаток. Специальная конструкция турбинки позволила улучшить аэродинамические характеристики наконечника. Бесшумная работа без вибрации. НТКсд - 300 снабжен внутренней системой подачи охлаждающих сред для охлаждения инструмента. Одноточечный спрей обеспечивается раздельной подачей воды и воздуха из отверстий Ø0,5 мм, расположенными под разными углами ( 30º и 40º) относительно оси.

Область применения

• Терапевтическая и ортопедическая стоматология


Предназначен

Наконечник предназначен для оказания стоматологической помощи в стационарных условиях стоматологических кабинетов, клиник, больниц и других лечебных учреждений.

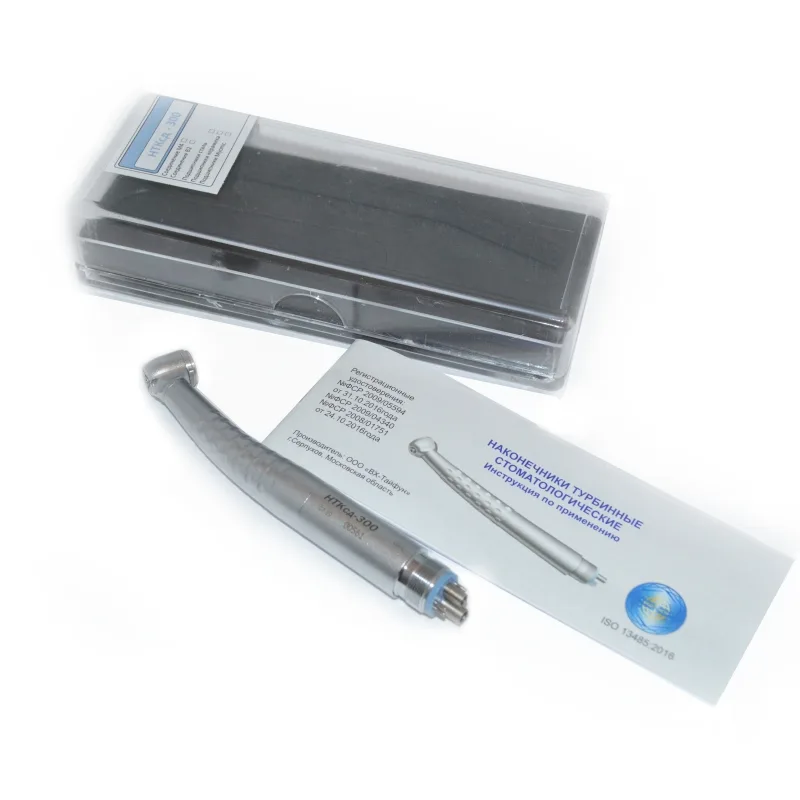

Комплектация

• Стоматологический наконечник НТКсд - 300.

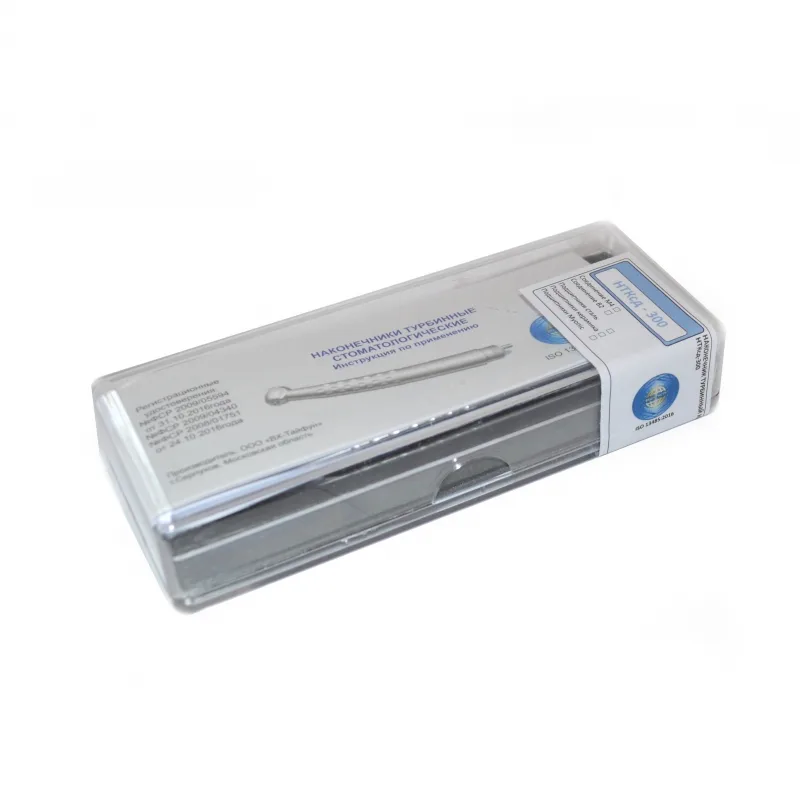

• Коробка
• Паспорт изделия


Характеристики НТКСД - 300

Наконечник турбинный кнопочный светодиодный НТКсд – 300 с нормируемым в динамике радиальным биением и входящими в конструкцию специальными шарикоподшипниками , предназначен для закрепления режущих инструментов с диаметром хвостовика 1,6 мм и передачи им вращения от бормашины и освещения операционного поля.

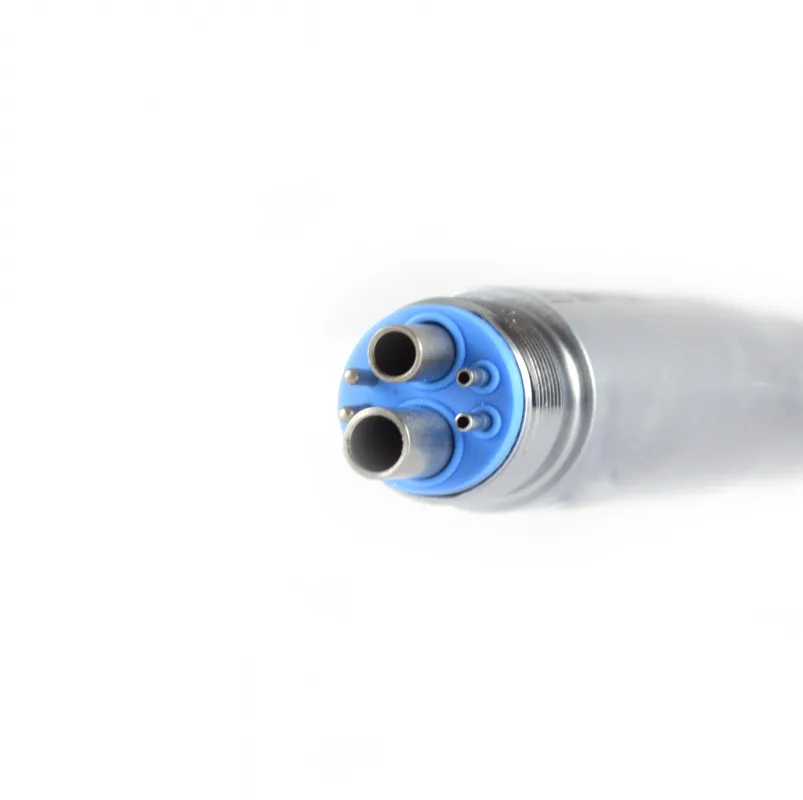

НТКсд - 300 состоит из головки с роторной группой, крышки с кнопкой, насадки со светодиодом, ручки. Вращение инструмента, зафиксированного в зажимном устройстве цангового типа, осуществляется при помощи роторной группы, состоящей из радиальной турбинки, вращающейся в двух неразборных шарикоподшипниках с защитными шайбами. Вращение турбинки осуществляется за счет энергии сжатого воздуха, подводимого к ней по трубке. Отработанный воздух отводится в шланг бормашины. Наконечник снабжен системой охлаждения инструмента и зоны обработки. Охлаждающая вода попадает на инструмент и в зону обработки через отверстия в корпусе головки. При одновременной подаче в систему воды и воздуха вокруг инструмента образуется водно-воздушный факел, охлаждающий зону обработки.

С целью повышения ресурса в наконечнике предусмотрена замена вышедшей из строя роторной группы. Для герметизации системы охлаждения служит прокладка. Для освещения инструмента и операционного поля в наконечнике установлен светодиод, свет от которого попадает на инструмент. Работоспособность системы подсветки наконечника обеспечивается при питании от стоматологической установки как переменным током частотой 50 Гц, так и постоянным (независимо от полярности источника). Напряжение питания - постоянное, В: 3,3 ± 0,05. Напряжение питания- переменное с частотой 50 Гц, В: 3,3 ± 10 %

ВНИМАНИЕ: Подача напряжения величиной более 4,0 В приводит к выходу из строя светодиодной подсветки.

Потребление тока системы подсветки, А: 0,2


Инструкция

ВНИМАНИЕ!

Стерилизацию рекомендуется проводить после каждого приема пациента.

1. Техническое обслуживание

1.1. Для предупреждения преждевременного выхода наконечника из строя необходимо при эксплуатации следить за чистотой наконечника и регулярно, после каждого приема пациента, смазывать его.

1.2. После каждого приема пациента необходимо провести дезинфекцию и стерилизацию наконечника, для чего отсоединить его от шланга, вынуть бор и протереть наконечник салфеткой, смоченной 80 % раствором этилового спирта. После этого простерилизовать наконечник.

ВНИМАНИЕ!

Для повышения долговечности зажимного устройства наконечника рекомендуется использовать боры со сферической частью хвостовика.

2. Указание мер безопасности

2.1. Если во время работы наблюдается самопроизвольный выход инструмента из зажимного устройства, необходимо немедленно отключить подачу воздуха и отвести наконечник из зоны работы.

2.2. В целях безопасности и продления срока эксплуатации наконечника следует пользоваться только борами с диаметром хвостовика, соответствующим требованиям стандарта ISO 1797-1 (1,6-0,01 мм).

2.3. Замену бора производить только после полной остановки турбинки.

2.4. Чтобы свести к минимуму опасность получения травмы и заражения, необходимо использовать в работе защитные перчатки
